产品简介

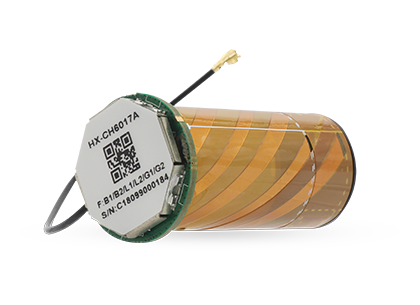

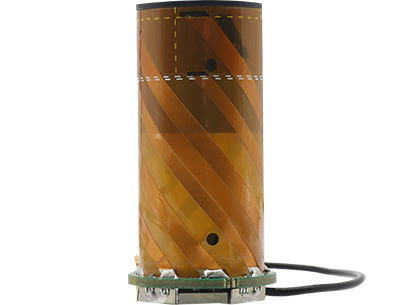

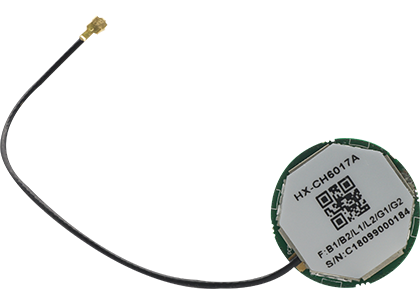

HX-CH6017A 是一款涵盖 GPS L1/L2， BDSB1/B2， GLONASS L1/L2，的三系统六频内置手持机天线，可广泛应用于测量测绘、导航调度等行业，尤其适用于轻型无人机的诸多应用，如航拍、远程遥测、灾情监视、交通巡逻、治安监控等。

功能特性

三系统六频

支持 GPS + GLONASS+北斗信号接收，频率范围： GPS L1/L2， BDSB1/B2， GLONASS L1/L2

厘米级定位精度

相位中心稳定，天线采用多馈点设计方案，实现相位中心与几何中心的重合，将天线对测量误差的影响降低到最小

先进的 D-QHA 技术

D-QHA 技术使天线有更稳定的广角圆极化（ WACP）性能和更小的天线相位中心偏差（ PCV），从而确保更精确的定位精度

收星效果好

天线单元增益高，方向图波束宽，确保低仰角信号的接收效果，保证在有遮挡等复杂环境下也能快速锁定卫星

体积小巧，便于安装

天线体积小，重量轻，功耗低，有效降低了轻型设备的负载，增加续航时间以及便于携带

规格参数

天线特性

频率范围

GPS L1/L2
BDS B1/B2
GLONASS L1/L2

阻抗

50欧姆

极化方式

右旋圆极化

水平面覆盖角度

360°

输出驻波

≤2.0

最高增益

2dBi

低噪声放大器指标

增益

23±2dB

噪声系数

≤2dB

输出驻波

≤2.0

工作电压

3.3~12VDC

工作电流

≤55mA

增益平坦度

±2dB

结构特性

天线尺寸

¢23.8*46.8mm

天线重量

≤25g

接头形式

IPEX(1 代)

工作环境

工作温度

-20℃～+60℃

存储温度

-20℃～+60℃

湿度

95% 不冷凝
