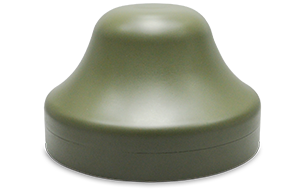

全频一线通天线 HX-RCRT001

高增益：层叠阵设计，兼顾高低仰角的增益分布，保障信号接收的稳定性
强抗干扰能力：前置滤波技术，提高对外界干扰的抑制,有效抑制无用电磁干扰，提供稳定可靠GNSS信号
高可靠性：坚固可靠的结构设计，产品适应能力强，抗抖动能力强，在颠簸路面上信号收发稳定
稳定相位中心：多馈点设计方案，相位中心与几何中心的近乎重合，对测量误差的影响降到最小

在线咨询

产品简介

功能特性

规格参数

应用领域

同系列推荐

产品简介

HX-RCRT001是一款涵盖S\L\B1\B2\B3频点，配合车载设备使用，可实现短报文通信、导航、定位等功能的天线。该天线LNA具有出色的带外抑制性能，可有效抑制无用电磁干扰，保证BDS信号稳定可靠，并可避免接收机在复杂电磁环境中失锁。天线结构紧凑可靠，集成度高，在颠簸路面上信号收发稳定可靠。

功能特性

高增益

层叠阵设计，兼顾高低仰角的增益分布，保障信号接收的稳定性

强抗干扰能力

前置滤波技术，提高对外界干扰的抑制,有效抑制无用电磁干扰，提供稳定可靠GNSS信号

高可靠性

坚固可靠的结构设计，产品适应能力强，抗抖动能力强，在颠簸路面上信号收发稳定

稳定相位中心

多馈点设计方案，相位中心与几何中心的近乎重合，对测量误差的影响降到最小

规格参数

电路特性

低噪放增益

40±2dB（可变）

低噪放噪声系数

≤2.0dB

低噪放@带外50M

≥50dB

低噪放输出驻波

≤2.0

低噪放工作电压

6~28VDC

抗烧毁功率

≥10W

功放功率增益

≥45dB

功放输出功率

10W（功放可支持5/10/20W调整匹配）

结构特性

天线内体尺寸

φ113mm*H70mm （不带接头尺寸）

外壳尺寸

φ225（法兰盘）+φ190*130（不带接头胶垫尺寸）（可容纳射频模）

重量颜色

≤3Kg，军绿色(GY06)

天线接头

TNC-K

天线固定方式

螺丝锁固于射频底板

应用领域
