产品简介

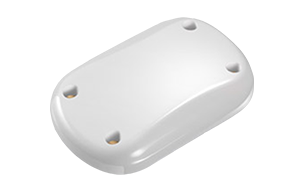

HX-SCPT001 是一款涵盖BDS B1/B2、GPS L1/L2、GLONASS L1/L2信号的长条形航空天线，产品体积小巧、外观精美，具有高增益、低风阻、高灵敏度、低功耗等特点，可有效提高对高速运动载体的定位精度和速度。配合接收机使用，广泛应用于导航调度、跟踪检测、测控等领域，尤其是高速移动的领域，如无人机、车载高精度应用等。

功能特性

强抗干扰能力

天线采用前置滤波技术提高对外界干扰的抑制,可以抑制无用的电磁干扰，提供稳定和可靠的GNSS信号

低风阻

小体积、低风阻设计可减少载体运行时的阻力

规格参数

天线特性

频率范围

B1cL1/B3
功能定制：可进行所设置单元的任意减配

VSWR

≤1.5

阻抗

50欧姆（设计保证）

极化方式

右旋圆极化

覆盖角域

方位：0-360°
俯仰：0-90°

最大增益

B3≥2.5 dBi
B1C≥2.5dBi

仰角20度

B3（中心频率）≥-3.5 dBic
B1C（中心频率）≥-3 dBicB3（带宽内）≥-5 dBic
B1C（带宽内）≥-4.5 dBic

电路特性

低噪放增益

40±2dB（可匹配模块调整）

低噪放其它参量

噪声系数：≤2.0dB
低噪放@带外100M抑制：≥40dB
低噪放输出驻波：≤2.0 dB
低噪放带内平坦度：≤2dB
低噪放工作电压：3.3~5.5VDC
低噪放工作电流：≤80mA

抗烧毁功率

≥10W

结构特性

天线尺寸

内体尺寸：L45mm*W45mm*H14mm （不带接头尺寸）
外壳尺寸：119.8mm *76.6mm*34.5mm(不包含连接器胶垫高度)

天线接头

TNC-K

天线固定方式

螺丝锁固于射频底板

重量颜色

≤0.5Kg，白色
