产品简介

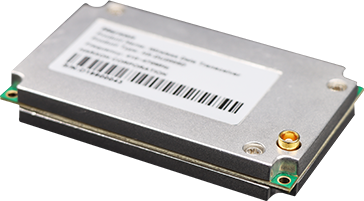

HX-DU2005D 是一款内置式多协议收发一体数传电台，专门针对测绘市场开发，具有重量轻、体积小、接收性能优越、功耗低、抗干扰能力强等特点。主要具备高中低三档功率切换、串口波特率切换、空中波特率切换、配置参数更改等功能。

功能特性

兼容多种通信协议

支持 TrimTalk450 、 TrimMark3、Transparent 、 Satel、 South 等传输协议；可根据客户需要，支持行业内其他厂家协议要求

结构紧凑有利于集成开发

具有重量轻、体积小、接收性能优越、功耗低特点，非常便于内置集成

功耗低

采用优化的硬件设计方案，在提升发射效率的同时，降低发射功耗，提升客户电池的使用时间

支持在线升级功能

支持 H、 M、 L、功率切换

规格参数

总体性能规格

频率范围

410-470MHz

信道间隔

25KHZ

工作模式

半双工

调制方式

GMSK \ 4FSK

工作电压

功耗（典型值）

发射高功率:6.0W@5V DC
发射中功率:4.0W@5V DC
发射低功率:3.5W@5V DC
整机待机:0.5W@5V DC

频率稳定度

<±1ppm

结构特性

尺寸

75(长)×46(宽)×11(高)mm

天线接口

MCX 母座

重量

约 60g

天线接口

MCX 母座

天线接口阻抗

50ohm

数据接口

2*8pin /1.27mm

调制解调器

空中速率

9600bps、1920bps

串口速率

9600 bps、 19200 bps、38400 bps、 115200bps

发射机性能规格

射频输出功率

射频输出功率 (410-470MHz)
高功率（ 2W） :33.2±0.5dBm@DC 5V；
中功率（ 1W） :30.0±0.5dBm@DC 5V；
低功率（ 0.5W） :27.5±1dBm@DC5V

射频功率稳定度

≤±1dB

邻道功率

>50dB@25KHz

接收机性能规格

灵敏度

优于-115dBm@BER 10-3，9600bps

共信道抑制

>-12dB

工作环境

工作温度

-40~+70℃

存储温度

-50~+85℃

应用领域
